Usine de traitement de l'étain alluvial 30TPH en Ouganda

La combinaison de la séparation par gravité et de la séparation magnétique permet de purifier parfaitement le minerai d'étain.

Localisation

Ouganda, Afrique

Capacité

30TPH

Solutions et processus

Usine d'extraction d'étain dans la roche

01

Le minerai brut est introduit dans le godet à minerai brut situé au-dessus de l'alimentateur vibrant par des excavateurs, des chargeurs, etc. L'alimentateur vibrant est équipé d'une grille avec un écart de 70 mm ; le minerai de plus de 70 mm peut être introduit uniformément dans l'épurateur à trommel.

02

Le minerai de moins de 70 mm entre dans le laveur à trommel pour être lavé (le laveur à trommel est équipé de deux couches de tamis avec des ouvertures de 7 mm et 25 mm respectivement). Après le lavage, trois types de minerais peuvent être obtenus : 0-7mm, 7-25mm et +25mm.

03

Après avoir été lavé dans le laveur à trommel, le minerai de plus de 25 mm est envoyé dans le tas de minerai par un convoyeur à bande. Le minerai de 7 à 25 mm entre dans un groupe de séparateurs à jigs de dégrossissage pour le dégrossissage ; le concentré entre dans un groupe de séparateurs à jigs fins pour une séparation plus poussée. Le minerai de 0 à 7 mm entre dans un autre concentrateur à jig de dégrossissage pour être enrichi. Le concentré entre ensuite dans un concentrateur à jig plus propre pour une séparation plus poussée. Les résidus du concentrateur à jig d'ébauche entrent dans un concentrateur à jig de balayage pour une concentration plus poussée. Ces séparateurs à jig en boucle encerclée peuvent améliorer le taux de récupération.

04

Étant donné que beaucoup d'eau s'écoule avec le concentré, tout le concentré provenant des séparateurs à jig entre d'abord dans le crible de déshydratation pour être déshydraté. Après la déshydratation, les particules sur le tamis entrent dans le concasseur à marteaux par l'intermédiaire d'un convoyeur à bande. La taille inférieure est pompée dans le réservoir de mélange par une pompe à boue. La sortie du concasseur à marteaux s'écoule par gravité dans le même réservoir de mélange.

05

La table à secousses effectue une séparation supplémentaire pour obtenir un concentré d'étain plus pur. Le concentré de sortie doit être directement séché, puis le concentré sec peut être placé dans des séparateurs magnétiques secs à 3 disques pour le raffinage afin d'obtenir un concentré d'étain de haute pureté.

06

Les résidus de ces séparateurs à jig et les résidus de la table à secousses entrent d'abord dans la machine de déshydratation en spirale pour la déshydratation, puis dans le crible vibrant à haute fréquence pour le criblage. Enfin, on obtient deux types de résidus : le sable grossier et le sable fin.

Solutions et processus

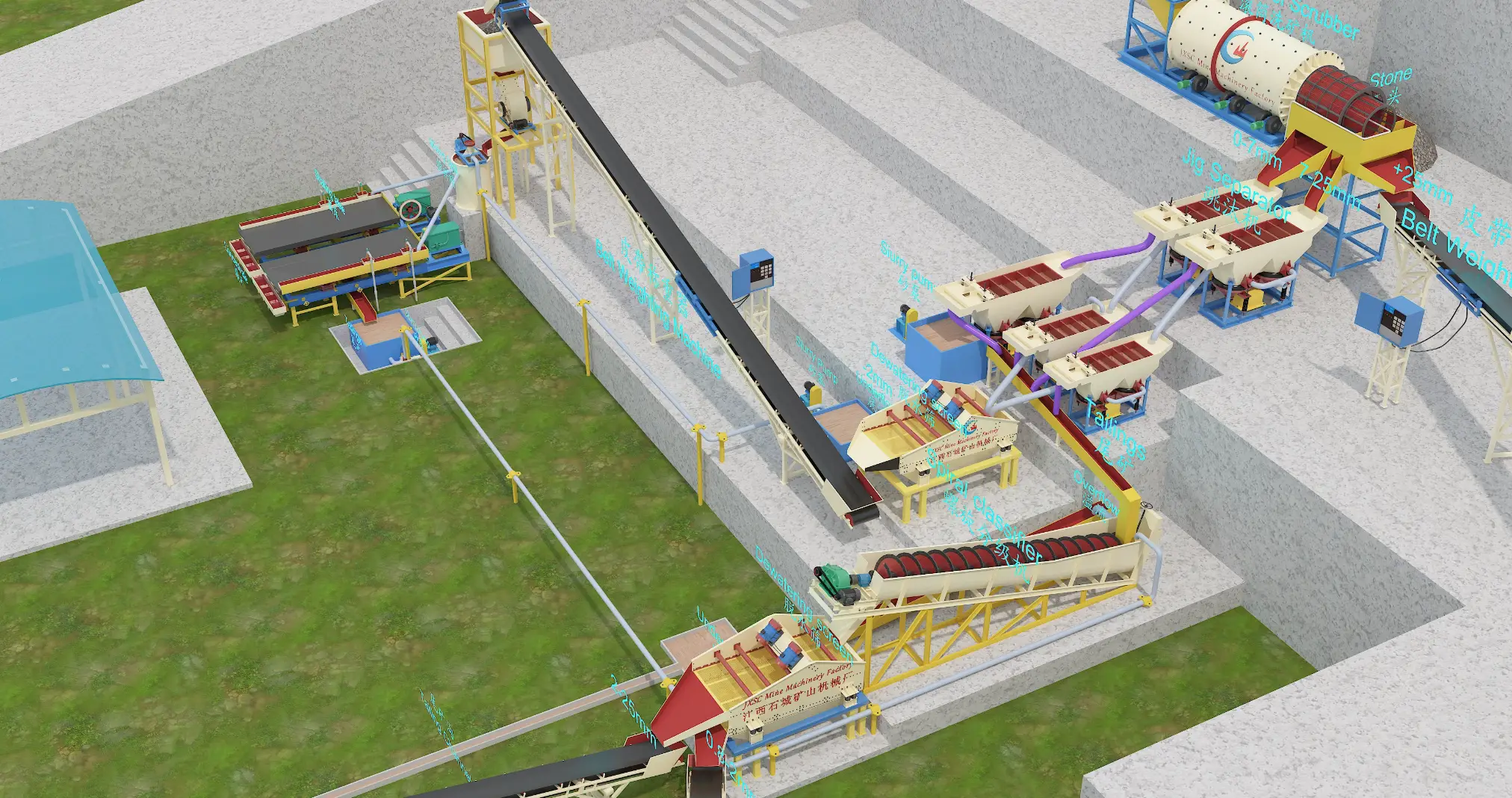

Schéma de principe de l'usine de traitement de l'étain alluvial 30TPH0158
